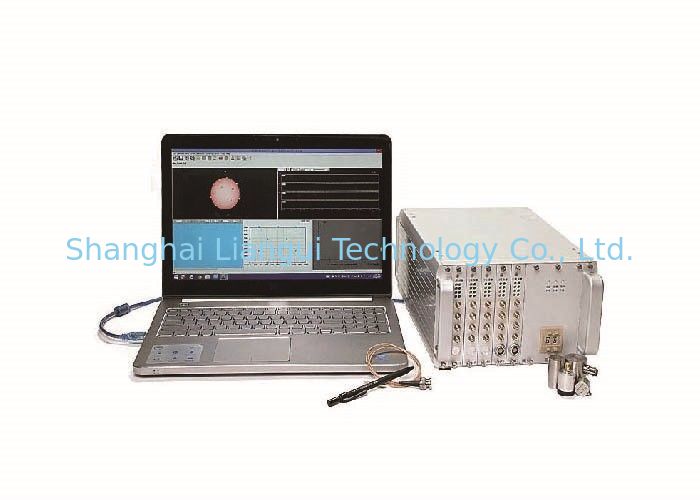

Peralatan Pengujian NDT Sistem Emisi Akustik Dengan Kartu Modul Jaringan

Frekuensi akuisisi

Frekuensi akuisisi maksimal adalah 10M dolt/s, laju sampel dapat disesuaikan terus menerus, dan setiap saluran dapat diatur secara terpisah.

Akurasi akuisisi

16- bit

Tingkat transfer data

Kecepatan transfer data maksimum antarmuka USB3.0 tunggal lebih tinggi dari 300MB/Detik, kecepatan transfer data maksimum dari dua antarmuka USB3.0 terpisah lebih tinggi dari 600MB/Detik.

Akuisisi terus menerusbentuk gelombang

Frekuensi akuisisi10M/S, akurasi 16-bit, akuisisi 15 saluran gelombang kontinu

Akuisisi data saluran luas

Frekuensi akuisisi: 10M/S, akurasi 16-bit, data

akuisisi 200 saluran, penyimpanan data tidak akan hilang.

Kuantitas saluran kartu akuisisi

Setiap kartu akuisisi memiliki empat saluran independen.

Penyimpanankapasitasdari kartu akuisisi

1 GB untuk setiap kartu akuisisi

Kasus akuisisi

Dua jenis casing mesin dasar: 20 saluran, 48 saluran

Perluasan saluran

Beberapa kasing dapat mengalir dan membentuk sistem AE 200 saluran, setiap kasing dapat digunakan sebagai mesin host independen.

Pemrosesan sinyal AE

Setiaphard disk kartu akuisisi memperoleh parameter AE secara khas, dapat diekstraksi secara real time, salurannya dapat diatur secara mandiri.

Panjang akuisisi

dari bentuk gelombang

Panjang akuisisi maksimum bentuk gelombang tunggal, laju sampel setiap saluran dapat mencapai 128k pada saat yang sama, juga saluran dapat diatur secara independen.

Frekuensi respons

1kHz-2.5MHz(-3dB lebar pita)

Filter analog

20kHz,100kHz,400kHz tiga filter High pass, 100kHz,400kHz,1200kHz tiga filter low-pass, pelanggan dapat memilih kombinasi yang berbeda, dapat mengatur satu per satu secara mandiri.

Filter perangkat keras digital waktu-nyata

Parameter direct-pass, direct-pass, high-pass, low-pass, ban-pass dan band-hinder dapat diatur secara acak antara 0kHz-2MHz.

Rentang dinamis

84,3dB

Jangkauan sinyal maksimum

100dB (menggunakan preamplifier 40dB, keluaran sensor adalah 100 mAh)

impedansi masukan

50Ω

parameter AE

Waktu kedatangan ambang batas, waktu kedatangan magnitudo puncak, amplitudo, jumlah cincin, durasi,energi relatif, energi absolut, intensitas sinyal, hitungan naik, waktu naik, RMS, ASL, fase awal, 12 parameter luar, Centroid Frekuensi, frekuensi magnitudo puncak, 5 parsialkekuatan spektrum, frekuensi asli, frekuensi gema, frekuensi rata-rata

Keluaran yang mengkhawatirkan

Keluaran utama sinyal pengontrol yang mengkhawatirkan melalui sakelar dan cahaya.

Ukuran kasus

Ukuran kasus empat saluran:125mm×125mm×50mm(panjang×lebar×tinggi)

Ukuran kasus dua puluh saluran: 308mm×225mm×133mm (panjang×lebar×tinggi)

Ukuran casing empat puluh delapan saluran: 308mm×225mm×133mm (panjang×lebar×tinggi)
