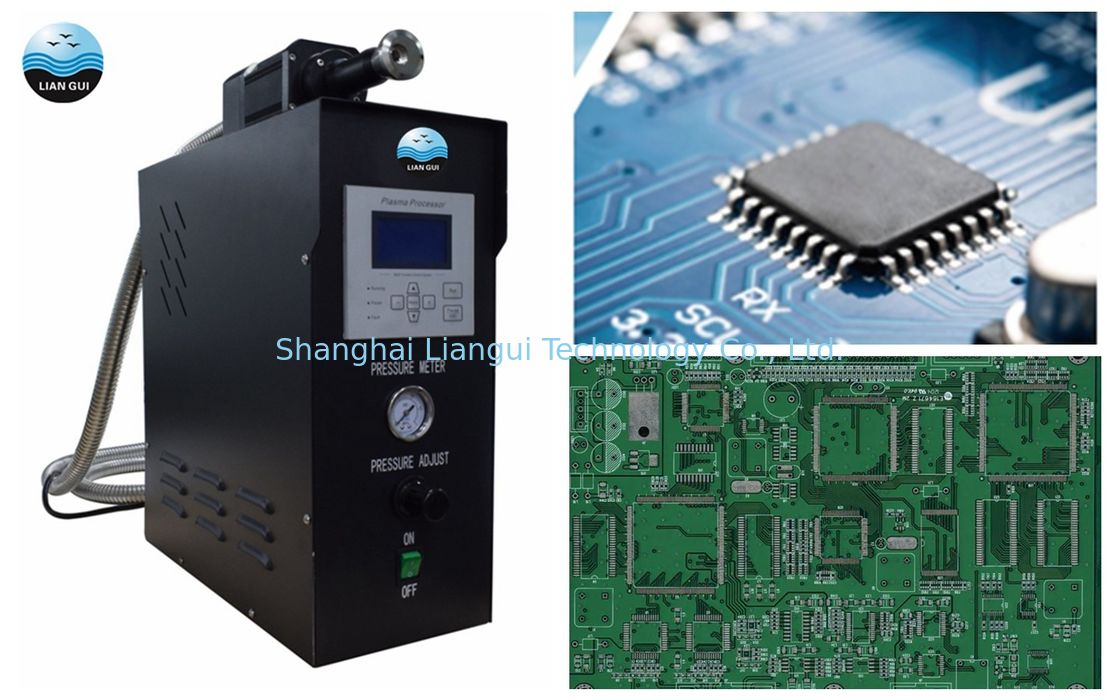

Peralatan Perawatan Permukaan Plasma Untuk Papan Sirkuit Optoelektronik Semikonduktor Dan PCB

Peralatan Perawatan Permukaan Papan Sirkuit Optoelektronik dan PCB Semikonduktor

1. Pengenalan Produk

Mesin pembersih plasma atmosfer terdiri dari generator plasma, sistem pengangkutan gas, dan pistol semprot plasma. Mesin pembersih plasma atmosfer bergantung pada energi listrik, menghasilkan tegangan tinggi, energi frekuensi tinggi. Energi ini menghasilkan plasma suhu rendah dalam pelepasan cahaya yang diaktifkan dan dikendalikan di tabung baja nosel, dan plasma disemprotkan ke permukaan yang dirawat dengan bantuan ruang kompresi, menghasilkan perubahan fisik dan kimia yang sesuai pada permukaan yang dirawat. Permukaan objek yang dirawat dibersihkan, oli, aditif, dan bahan lainnya dihilangkan, dan listrik statis permukaan dihilangkan. Pada saat yang sama, permukaan telah diaktifkan, adhesi meningkat, kondusif untuk ikatan produk, penyemprotan, pencetakan dan penyegelan.

2. Karakteristik

• Teknologi sirkuit Jerman: Mengimpor teknologi sirkuit catu daya tegangan tinggi, menghasilkan plasma netral dengan kepadatan tinggi, untuk memastikan efek pembersihan yang unggul
• Komponen inti berkualitas tinggi: Pistol semprot mengadopsi bahan paduan impor, tahan suhu tinggi, tahan oksidasi, umur panjang.
• Bersihkan pada suhu rendah tanpa kerusakan: Pembersihan suhu sangat rendah (dapat dikontrol dalam 50 ℃) tidak akan menyebabkan kerusakan pada permukaan produk.
• Perlindungan keselamatan yang komprehensif: Fungsi perlindungan keamanan suhu, perlindungan beban berlebih, perlindungan gangguan tekanan udara, perlindungan alarm pemutus sirkuit pendek, semua jenis perlindungan kesalahan operasi.

3. Parameter Teknis:

4. Jenis Instalasi

                         inglestation Prosesor Plasma stasiun ganda Prosesor Plasma

                 Tutup pengaman dan knalpot dapat disesuaikan secara online di jalur produksi

5. Prinsip Pembersihan Plasma

• Pengenalan Plasma:

Plasma adalah sejenis keadaan zat yang ada.Biasanya disandingkan dengan keadaan padat, cair dan gas suatu zat dan disebut "keadaan materi keempat".Itu dapat menggunakan partikel energi tinggi plasma dan reaksi fisik dan kimia permukaan material untuk mewujudkan aktivasi permukaan material, etsa, dekontaminasi dan proses lainnya, serta koefisien gesekan material, adhesi dan hidrofilik dan sifat permukaan lainnya dari tujuan peningkatan.

• Efek Pembersihan Plasma:

Permukaan bahan yang dirawat dibersihkan secara kimia dan fisik dengan membuat plasma dan permukaan bahan bersentuhan dan bereaksi menggunakan teknologi pembersihan plasma (karakteristik plasma suhu rendah) untuk meningkatkan kehalusan permukaan, menanamkan gugus fungsi kimia baru dan mewujudkan etsa.

(1) Pembersihan dan aktivasi permukaan material

(2) Membentuk gugus fungsi baru - Efek kimiawi.

Jika gas reaktan dimasukkan ke dalam gas pelepasan listrik, reaksi kimia kompleks akan terjadi pada permukaan bahan aktif.Gugus fungsi baru akan diperkenalkan, seperti hidrokarbil, amidogen, dan karboksil, yang semuanya merupakan gugus aktif dan dapat meningkatkan aktivitas permukaan material secara signifikan.

(3) etsa Plasma.

Etsa plasma berarti proses menghilangkan zat gas yang mudah menguap yang dihasilkan dengan menciptakan plasma dari jenis gas yang tepat dan zat yang dipilih pada permukaan padat.

Teknik etsa plasma sebenarnya adalah sejenis proses plasma reaktif.Apa yang disebut plasma langsung, juga disebut etsa ion reaktif, adalah sejenis bentuk di mana plasma tergores secara langsung.Keuntungan utamanya termasuk tingkat etsa dan kemerataan yang tinggi.Parameter teknologi plasma memainkan peran penting dalam efek etsa.

6. Proses Pembersihan Plasma:

7. Keuntungan Pembersihan Plasma:

• Ini menggantikan teknologi pembersihan basah tradisional, dan ramah lingkungan (tidak mengandung VOC).
• Gas berfungsi sebagai media reaksi sehingga biaya operasi rendah (oksigen).
• Berbagai aplikasi;objek perawatan dan bahan dasar tidak perlu dibedakan (diagram material).
• Efisiensi pembersihan tinggi dan otomatisasi yang mudah diwujudkan.
• Tingkatkan kinerja permukaan material dan daya rekat saat menghilangkan kotoran.

8. Perbandingan Sebelum dan Sesudah Perawatan Plasma:

Sudut kontak cairan pada permukaan material padat merupakan parameter penting untuk mengukur keterbasahan cairan pada permukaan material. Jika θ<90°, permukaan padat bersifat hidrofilik, dan semakin kecil Sudutnya, semakin baik keterbasahannya;jika θ>90°, permukaan padat bersifat hidrofobik.

Pengukuran nilai dyne sangat umum dalam pencetakan, pelapisan, laminating, pengelasan dan aplikasi lainnya.Itu dapat mencerminkan kemampuan permukaan material untuk mengikat dengan mudah.Secara umum, semakin besar nilai dyne, semakin baik kinerja ikatan permukaan dengan material lain.

9. Aplikasi Umum:

Modifikasi permukaan bahan polimer Meningkatkan sifat ikatan permukaan

Penghapusan residu oksida komponen elektronik, meningkatkan kualitas ikatan dan meningkatkan efek ikatan.

Substrat kaca menghilangkan kontaminan organik

Penghapusan minyak dari permukaan logam

Graphene dan modifikasi pembersih bubuk lainnya

Ikatan yang diaktifkan Permukaan PDMS

10. Jaminan Kualitas dan Layanan Purna Jual:

Garansi 1 tahun, Jika peralatan gagal selama masa garansi, pemasok harus mengatur personel untuk menindaklanjuti dan menangani hingga pemecahan masalah.

1) Aksesoris dan Informasi dengan peralatan.

Ketika peralatan dikirim, pemasok harus memberikan satu set lengkap dokumen teknis mengenai operasi, komisioning dan pemeliharaan, termasuk manual pengoperasian dan pemeliharaan. Manual pemeliharaan harus berisi diagram sirkuit, diagram sirkuit gas, dan diagram saluran pipa.

2) Instalasi

Berikan semua detail yang diperlukan untuk mempersiapkan pemasangan peralatan di lokasi.

3) Pelatihan

Selama pemasangan, pelatihan dapat diberikan dari jarak jauh, termasuk pengoperasian normal, perbaikan dan pemeliharaan, analisis masalah tangki, dan prosedur darurat.

4) Pengiriman peralatan untuk digunakan dan layanan teknis purna jual

Pemasok harus menyediakan dokumen pemasangan peralatan, pengoperasian dan pemeliharaan, dan dukungan teknis untuk pelatihan pengoperasian. Juga salinan garansi yang menunjukkan tanggal efektif dan cakupan garansi dan kontak penjual Penjual.
