Mesin Penumpukan Laminasi EI-66 Otomatis untuk Rakitan Inti Transformator Daya Sedang, Akurasi ±0,1 mm, 250 Tumpukan/Menit, Kontrol PLC, CE

EI-66 Mesin pemasangan laminasi otomatis untuk pemasangan inti transformer daya menengah

Mesin stacking laminasi otomatis EI-66 dibangun khusus untuk produksi inti trafo berkapasitas menengah, menangani laminasi baja silikon EI-66 dengan presisi dan keandalan.Ini adalah upgrade yang ideal dari metode manual atau semi-otomatis untuk produsen yang memproduksi 50-200 VA power transformer, transformator instrumen arus/tekanan, dan inti reaktor. di bawah kontrol PLC loop tertutup, mesin memberi makan laminasi tipe E dan tipe I secara bergantian ke bobin pra-gelinding,menyempurnakan proses stacking berlapis pada kecepatan hingga 250 tumpukan per menit dengan akurasi stacking plus atau minus 0.1 mm. Ini menghilangkan kesalahan celah dan tumpukan longgar yang umum dalam operasi manual, meningkatkan konsistensi permeabilitas inti di atas 95 persen.

Dari Lembar Silikon ke Inti yang Selesai

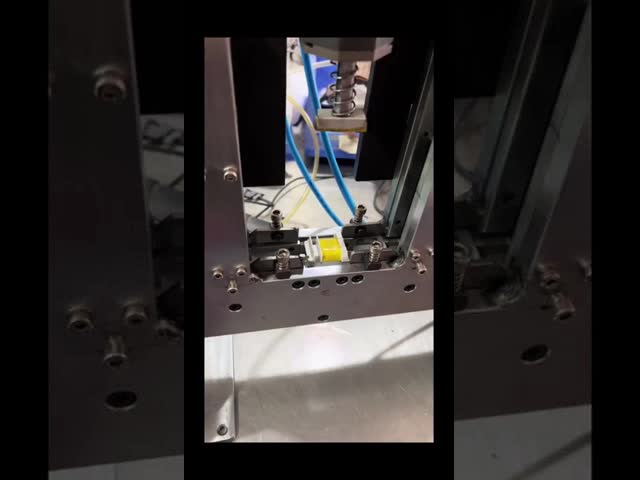

Proses penumpuk EI-66 mengikuti alur kerja siklus tunggal yang efisien:operator memuat tumpukan lembaran baja silikon EI-66 yang sudah dipotong ke dalam majalah pakan dan menempatkan bobin luka pada perlengkapanSistem PLC kemudian mengaktifkan mekanisme pakan pneumatik, yang memisahkan dan memilih individual E-laminasi, memasukkan mereka ke dalam jendela bobin,kemudian memilih dan memasukkan I-laminasi dalam pola berlapisSebuah sensor fotoelektrik menghitung setiap laminasi dan memverifikasi penyisipan.Inti yang sudah jadi dikeluarkan dan siap untuk langkah produksi berikutnya Seluruh siklus hanya memakan waktu beberapa detik per inti, tanpa perlu penanganan laminasi manual.

Spesifikasi Utama

Apa yang Membuat Mesin EI-66 Berbeda

✅Dioptimalkan untuk Core Berukuran Menengah Meja pemasangan, matriks sisipan, dan perlengkapan bobin dirancang khusus untuk laminasi EI-66.model khusus ini mempertahankan kinerja pakan dan penyisipan yang konsisten di sepanjang produksi panjang dengan ukuran inti yang sama.

✅Penghitungan Fotoelektrik dengan Logika Anti-JamSetiap laminasi dihitung oleh sensor fotoelektrik berkecepatan tinggi.mencegah kerusakan pada set die atau inti yang sebagian ditumpuk. Ini mengurangi tingkat serpihan ke bawah 0,3 persen.

✅Kompatibilitas ganda CRGO dan CRNGOMekanisme pemasangan menangani lembaran baja silikon berorientasi butir dan tidak berorientasi dari ketebalan 0,3 mm hingga 0,5 mm,memberikan produsen fleksibilitas dalam pemilihan bahan inti untuk tujuan efisiensi dan biaya yang berbeda.

✅Perpaduan Perpaduan untuk Kinerja Magnetik yang Lebih TinggiPola E dan I yang saling berlapis satu per satu menghasilkan inti dengan distribusi fluks yang seragam dan celah udara yang diminimalkan,yang penting untuk trafo daya menengah di mana kehilangan inti secara langsung mempengaruhi peringkat efisiensi.

✅PLC Touch Screen dengan Penyimpanan ResepOperator dapat menyimpan dan mengingat parameter tumpukan (jumlah laminasi, kecepatan, waktu tinggal) untuk batch produksi yang berbeda.

✅Jarak Kompak untuk Fleksibilitas LokakaryaDengan berat sekitar 85 kg, mesin ini cukup portabel untuk dipindahkan di dalam jalur produksi.

Aplikasi

Mesin stacking laminasi EI-66 banyak digunakan dalam produksi:

• Transformer daya 50-200 VA untuk kontrol industri dan pasokan listrik

• Transformator arus (CT) dan transformator tegangan (PT) untuk pengukuran dan perlindungan

• Transformer audio dan output untuk amplifier dan peralatan penyiaran

• Reaktor dan inti tersedak untuk filter dan koreksi faktor daya

• Komponen elektromagnetik khusus yang membutuhkan EI-66 core stacking

Alat khusus untuk ukuran EI lainnya (EI-28 hingga EI-133) tersedia atas permintaan, memungkinkan produsen untuk memperluas ruang lingkup produksi dengan satu platform.

Pasca-Penjualan & Dukungan

Kami telah memasok peralatan stacking laminasi EI ke produsen trafo yang diakui secara global termasuk GE Vernova, Eaton,CATL, dan Chint Electric, dengan produk yang diekspor ke lebih dari 20 negara. Pengiriman dalam waktu 1-15 hari kerja. Paket purna jual yang komprehensif termasuk panduan instalasi melalui video,dukungan parameter PLC jarak jauh, pasokan suku cadang, dan garansi 12 bulan dari tanggal pengiriman.
